概述
XGN2-12箱型GCK抽出式開關柜是按國家標準GB3906《3-35kV交流金屬封閉開關設備》標準,滿足國內IEC298標準，并且達到兩部提出的“五防”閉鎖要求。
基本技術參數
額定工作電壓：3.6～12kV
高工作電壓：12kV
額定工作電流：630～3150A
額定開斷電流(值)：16-40kA
額定開合電流(峰值)：40-100kA
額定動穩定電流(峰值)：40-100kA
額定熱穩定電流(值)：16-40kA
熱穩定時間：4s
防護等級：IP2X
母線系統：單母線分段
操作方式：電磁式(CD10，CD17)彈簧儲能式(CT8，CT17、CT19)
外形尺寸(寬×深×高)：1100 x 1200 x 2650(一般型)
重量約：1000Kg

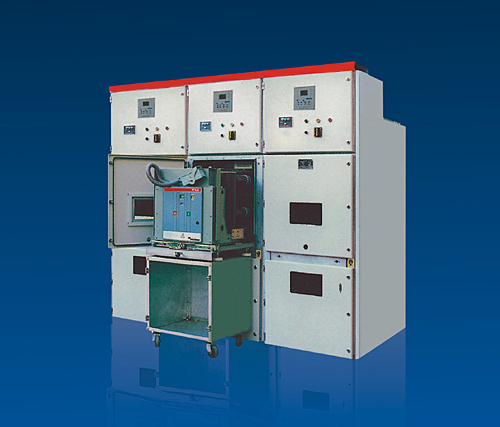

GCK抽出式開關柜圖示
